Il mio Access Point







In questa pagina cercherò di descrivere come ho montato il mio AP in una scatola stagna per proteggerlo

dall'acqua, dal caldo e dal freddo, visto che dovrà essere montato all'esterno e il più vicino possibile all'antenna.

Dopo aver visto vari sistemi, ho cercato di prendere (secondo me) il meglio di quello che ho potuto vedere in giro.

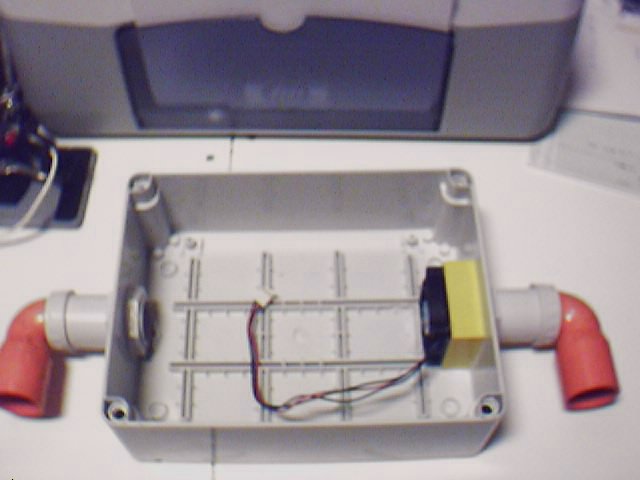

Nella foto sopra si può vedere la statola stagna che ho usato, le dimensioni sono: 22,5 x 17,5 cm. All'interno si può

notare che ho montato una ventolina per pc per far "girare" l'aria all'interno quando le temperature, sopratutto d'estate,

di certo saliranno!!!!

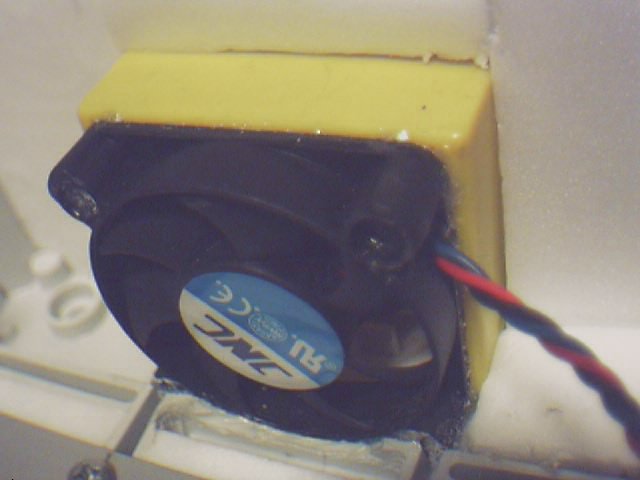

La ventolina usata e' quella che normalmente è montata sull'aletta di raffreddamento dei microprocessori per pc, le dimensioni sono: 5 x 5 cm.

Questa ventolina è montata in modo che aspiri l'aria calda dall'interno e la spinga verso l'esterno, la parte gialla che si

vede è una scatola in plastica sagomata in modo che l'aria venga tutta convogliata verso l'esterno, il tutto è fissato con

della colla. (bostik)

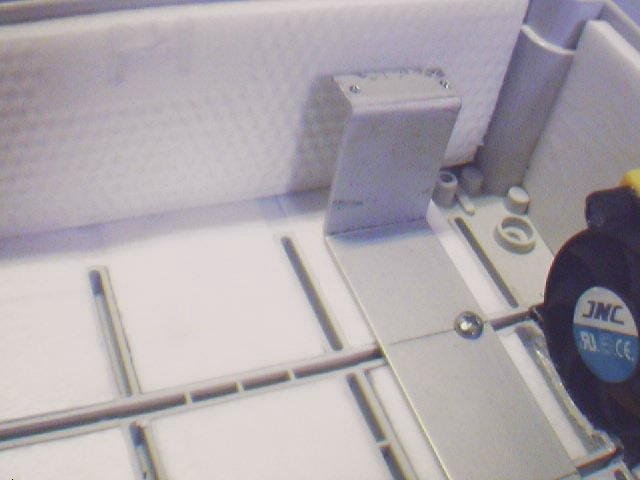

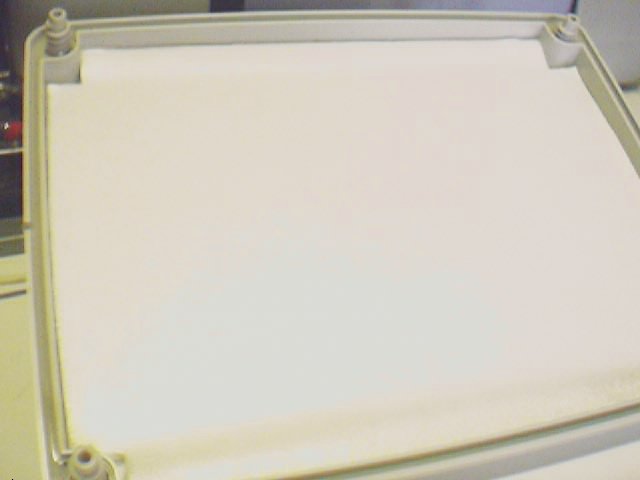

Nel particolare qui sopra si noti che ho preferito ricoprire l'interno di tutta la scatola con del polistirolo in modo

da ottenere un discreto isolamento termico utile sia per le basse temperature d'inverno e per quelle calde dell'estate.








                                                                                                                                                                   Clicca sull'immagine

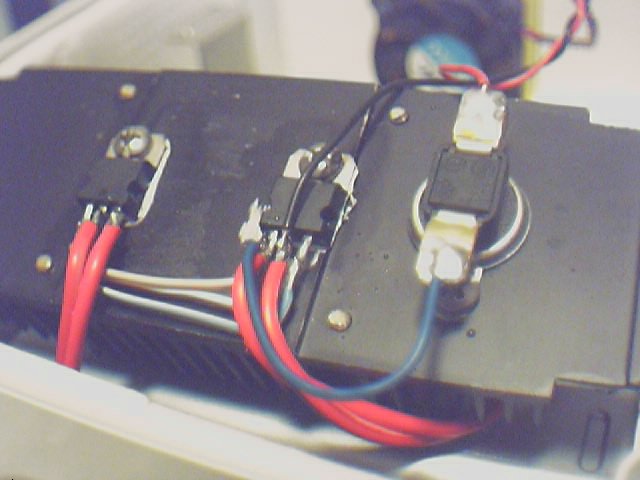

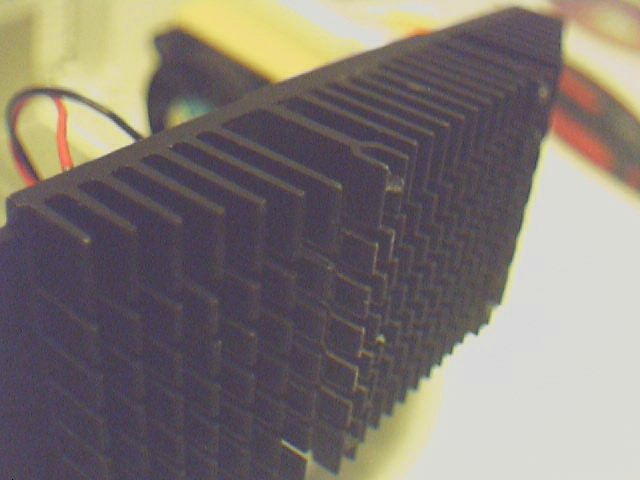

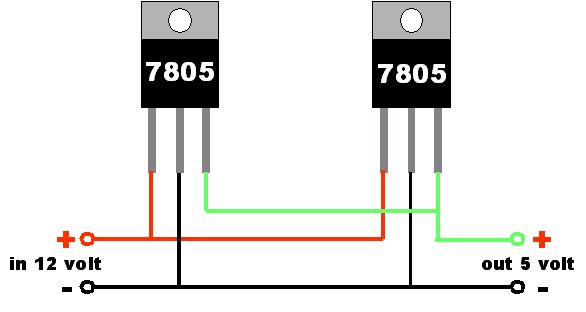

L'aletta è sempre di recupero da un pc, il suo scopo è di dissipare il calore dei due LM 7805, messi in parallelo, che

alimentano il D-LINK, sempre nell'aletta è ospitato anche un termostato da 43,5 gradi che avrà il compito di far

accendere la ventolina per raffreddare il tutto.



Qualche prova che ho fatto per le temperature:



Con il D-LINK acceso e scatola chiusa messi fuori con una temperatura esterna di -1,2 gradi, la temperatura dell'aletta di raffreddamento e' stabile sui 28 gradi mantenendo la temperatura "dell'ambiente" a 22 gradi, logicamente la ventola non

parte.

Con temperature esterne più alte... (visto la stagione invernale ho cercato di simularle, in casa, mettendo il tutto esposto

alla luce del sole che entra dalla finestra)...le temperature dell'aletta salgono ad oltre 45 gradi azionando perciò la ventolina

e mantenendo la temperatura "dell'ambiente" interna variabile dai 30 ai 38 gradi.

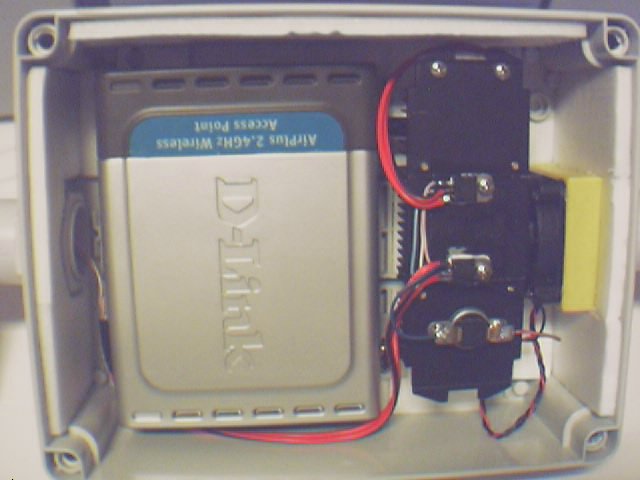

Ecco come sono posizionati all'interno della scatola il D-LINK e l'aletta di dissipazione.

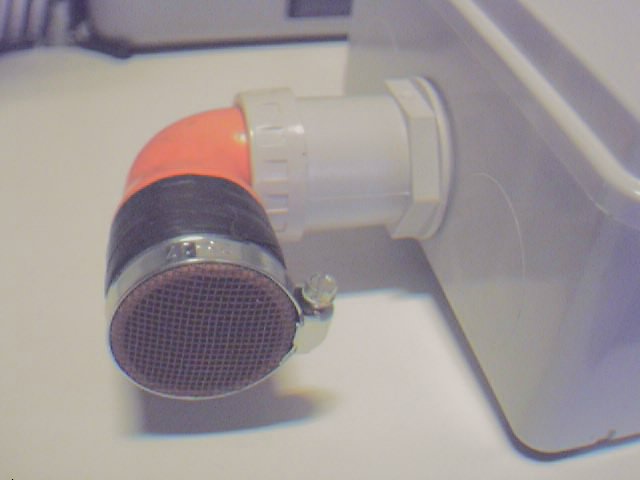

Un particolare aggiunto ai gomiti per l'aspirazione e uscita dell'aria è una piccola rete da zanzariera per evitare che piccoli

insetti possano entrare o farsi il nido impedendo all'aria di circolare.

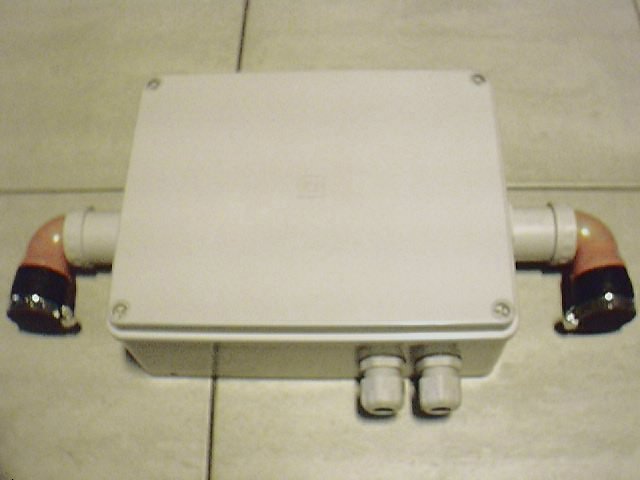

Ecco la scatola con il D-LINK all'interno terminata, qui si vedono pure i due pressacavi per l'entrata del cavo rete e uscita

del cavo antenna.
